Spørgsmål 5 - Den trefasede synkronmaskines virkemåde

Gør rede for følgende punkter:

a) Den trefasede synkronmaskines opbygning og virkemåde.

b) Den trefasede synkronmaskine anvendt som generator herunder:

  • spredningsreaktans og ankerreaktans,
  • karakteristikker,

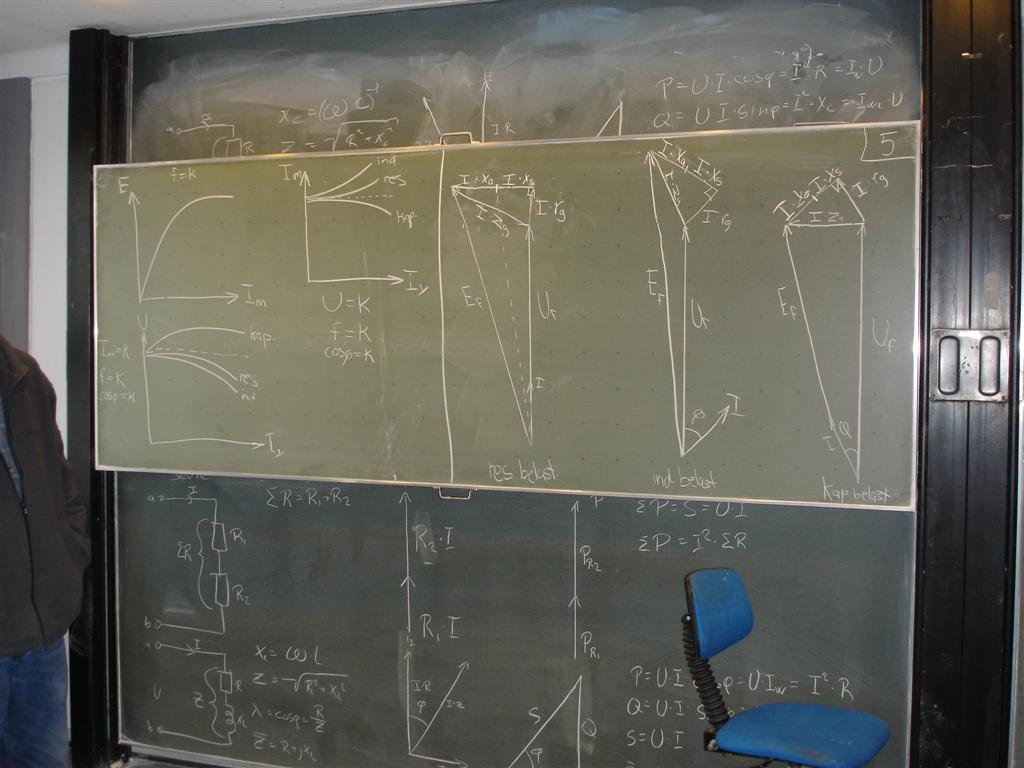

  • vektordiagrammer ved ohmsk, induktiv og kapacativ belastning.

c) Den trefasede synkronmaskine anvendt som motor herunder:

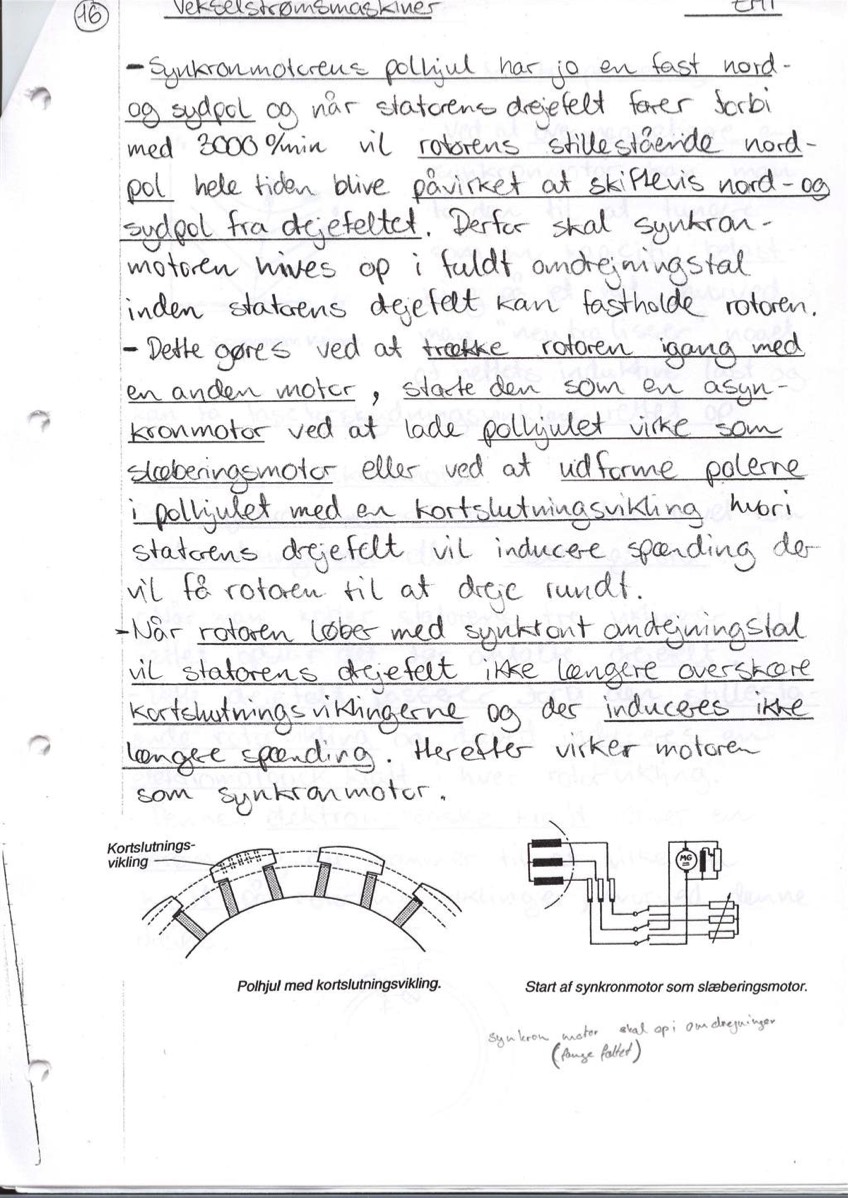

  • opstart og drift.
Stacks Image 1143
Stacks Image 1148
Stacks Image 1153


Anden omgang:


Stacks Image 1158
Stacks Image 1163
Stacks Image 1168


Noter:


Stacks Image 1173
Stacks Image 1178
Stacks Image 1183
Stacks Image 1188
Stacks Image 1193
Stacks Image 2104


Håndregler:


Stacks Image 3486
